浮動地板系列
一、產品組成
TD128復合阻尼鋼板是由上層鋼板/中層高分子阻尼材料/下層鋼板三層復合而成的功能性材料。產品中的鋼板可采用各種冷扎板、電鍍鋅板、熱鍍鋅板、不銹鋼板及不銹鋼和普通板復合,產品厚度可采用等厚或差厚復合。
二、產品特性
復合阻尼鋼板能有效地將金屬材料和高分子材料的特性結合起來,具有金屬材料原有的機械性能及加工成形特性,又具有高分子材料的阻尼特性,是振動、噪聲場合替代金屬材料使用的理想環保產品。
TD128復合阻尼鋼板采用通達阻尼公司研制的粘彈性阻尼膠與鋼板進行復合而成,經同濟大學聲學研究所測試,TD128阻尼鋼板頻響特性曲線的振動衰減: 力的傳遞率為50.8%,振動衰減比為0.51,減振效率為49.2% 。其一階振動模態曲線的振動衰減: 力的傳遞率為5.1%,振動衰減比為0.05,減振效率為94.9% 。
三、技術指標
序號 | 檢驗項目 | 單位 | 標準值 |
1 | 剪切強度 | Mpa | ≥7 |
2 | 減振效率 | % | 94.9 |
3 | 成型性(V型軸變、90°彎曲、輥彎成型、沖孔、擴孔等) | 合格 | |
4 | 焊接性(鎢極氬弧焊、熔化極氣體保護焊、電阻焊等) | 合格 | |
5 | 耐熱性 | ℃/20min | 200 |
四、供貨方式及規格
復合阻尼鋼板以平板狀供貨,通常按理論重量交貨,也可按實際重量交貨。常用規格尺寸為厚度=0.8~3mm,長度=1000~2000mm,寬度=1000~1200mm ,如客戶有特殊要求,可配合加工任意尺寸。

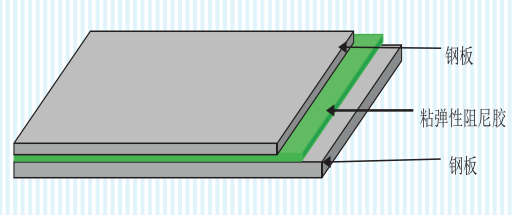

五、產品結構
六、應用范圍
1.大型結構如鐵路橋梁下部隔聲板;
2.鋼鐵廠裝卸料機內襯、漏斗、溜槽內襯;
3.高層建筑鋼制樓梯、垃圾井筒、鋼門、銅制家俱、空調用鋼制品;
4.汽車發動機、發動機旋轉部件、翻斗車料槽、船舶、飛機等構件;
5.—般工廠傳遞、運輸機械構件、鏟車料槽、鑿巖機內襯、電動機機殼、空氣機機殼;
6.機械噪聲控制設備、各種機器隔聲罩、大型消聲器鋼板結構等。
